1.產品介紹

HH.ELQ-2型全自動纜道測控臺是專為水文纜道測流研制的自動化控制系統平臺，控制纜道絞車驅動測流鉛魚裝置完成水文信息采集。測控臺與起點距水深計數器、河底信號裝置、水下信號器共同構成水文纜道全自動測量系統。

2.產品特點

該設備具有技術先進、運行可靠、操作簡便、故障率低等特點，是符合水利部水文纜道整改建設規劃的新型水文纜道綜合測量設備之一，能廣泛適用于我國水文纜道站的新建與改造工程。

3.技術參數

3.1 絞車控制功能

(1)供電電源:380V±10%(或220V±10%)，50Hz ;

(2)驅動電機:1.5-7.5kw，普通三相(或單相)交流電機;

(3)行車速度:0-1.0m/s;

(4)電機變頻頻率:0-50Hz;

(5)減速制動時間<0.5s ;

(6)限位控制:河底信號停車控制;測點定位自動停車控制;垂直控制同上滿足垂直電機自鎖;

(7)變頻器配置: 可配置一臺變頻分時拖動水平電機和垂直電機;也可配置兩臺變頻器，分別拖動水平電機和垂直電機，穩定性好于單變頻配置 。

3.2 纜道定位:

起點距:

(1)測距傳感器;

(2)計數顯示:-99.9-999.9m  分辨率:0.1m ;

(3)修正系數:0.000 -999.0;

(4)顯示:大字符LED顯示;

入水深:

(1)光電傳感器;

(2)計數顯示:-99.99-99.99m  分辨率:0.01m;

(3)修正系數:0.000-999.0;

(4)顯示:大字符LED顯示;

4.工作模式

（1）自動模式，根據斷面及水位信息，自動布設垂線，兩個串口分別與PLC及信號采集系統通信，信號采集系統反饋起點距信息，電腦計算后通過PLC控制鉛魚的水平及垂直位置，并采集入水、河底、流速儀信號，完成一條垂線的測量，然后繼續完成其他垂線的測量，最后計算出流量信息，在正常測流過程中，自動模式可完全滿足需要。

（2）手動模式，與下位機通信，采集起點距、入水、河底、流速儀信號并計算流量，手動模式僅在突發意外狀況下做應急備用；

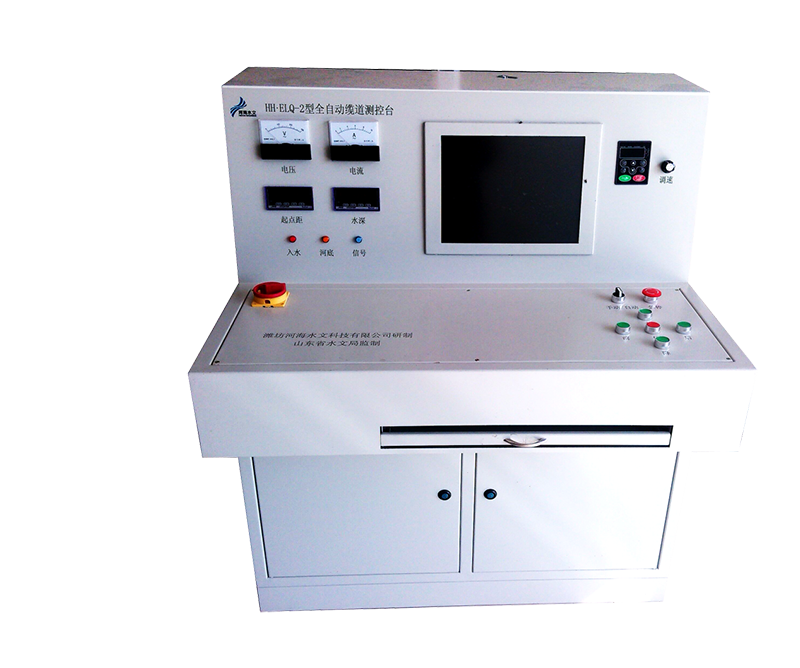

5.產品圖片
